-
高新技术企业
-
ISO9001质量管理体系认证
-
中国建筑材料联合会混凝土外加剂分会会员单位
-
硅酸盐学会理事单位
一、产品介绍
GL-UEA混凝土膨胀剂采用多种膨胀组分，经科学配比而成。加入到混凝土中生成大量膨胀性结晶水化产物，使混凝土产生适量膨胀，在钢筋约束下，建立一定的预压应力，可抵消混凝土在硬化过程中产生的收缩拉应力，防止或减少收缩开裂，使混凝土致密化，提高抗裂和抗渗性能。
二、产品性能 参考标准：GB23439-2017、GB50119-2013
1、GL-UEA混凝土膨胀剂的碱含量较低，其化学成分如表1所示。
表1 GL-UEA化学成份
|
化学成分 |
CaO |
SiO2 |
MgO |
SO3 |
AL2O3 |
Fe2O3 |
碱含量 |
Loss |
|
含量％ |
21.42 |
27.72 |
1.58 |
28.65 |
15.24 |
0.42 |
0.14 |
4.77 |
GL-UEA与市售UEA和CEA相比，具有掺量较低的优点，常规掺量为内掺只有胶材重量的8%，使混凝土中的碱量也大大低于市售UEA和CEA，防止混凝土中碱骨料反应。见表2。
表2 掺GL-UEA和市售CEA和UEA混凝土的碱含量
|
膨胀剂品种 |
含碱量 (R2O％) |
标准掺量 （％×C） |
胶材C=400Kg/m3 混凝土的膨胀剂掺量（Kg/m3） |
每立方米混凝土膨胀剂带入的碱量（Kg） |
|
GL-UEA |
0.14 |
6.0 |
24 |
0.034 |
|
UEA |
1.65 |
12 |
48 |
0.792 |
|
CEA |
0.64 |
10 |
40 |
0.256 |
2、抗裂防渗性能好，膨胀性能优异。
3、膨胀率高，抗折、抗压强度较高。掺入膨胀剂的砂浆性能指标如表3所示：
表3 掺入膨胀剂的性能指标
|
试验项目 |
限制膨胀率，% |
抗折强度，MPa |
抗压强度，MPa |
|||
|
水中7d |
空气中21d |
7d |
28d |
7d |
28d |
|
|
标准要求 |
≥0.035 |
≤-0.015 |
/ |
/ |
≥22.5 |
≥42.5 |
|
内掺8% |
0.035 |
0.006 |
8.1 |
8.5 |
29.2 |
51.8 |

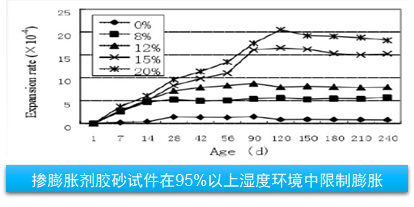

4、GL-UEA混凝土微膨胀剂早期、中期和后期均能产生膨胀，且膨胀性能稳定，与混凝土强度增长相协调。
三、推荐掺量及使用方法 参考标准：GB50119-2013
1、采用内掺可取代胶凝材料，产品推荐掺量为内掺8%～12%，应根据现场试验确定最佳掺量。
2、掺入膨胀剂的混凝土应采用机械搅拌，搅拌时间宜大于3分钟。
四、适用范围
|
用途 |
适用范围 |
|
补偿收缩混凝土 |
地下、水工、海工、坝工、随道等构筑物，大体积混凝土，配筋路面板、屋面与浴厕间防水、构件补强、修漏修补、预应力钢筋混凝土、回填槽等。 |
|
填充用膨胀混凝土 |
结构后浇缝、随洞头、钢管与随洞之间的填充等。 |
|
填充用膨胀砂浆 |
填充用膨胀砂浆:机械设备的底座灌浆、地脚螺检的固定、梁柱接头、构件的补强、加强。 |
|
自应力混凝土 |
用于常温下使用的自应力钢筋混凝土压力管。 |
五、注意事项
1、掺入膨胀剂的混凝土要特别加强养护，否则不能起到补偿收缩作用。
2、掺入膨胀剂的混凝土不适用于长期处于80℃以上的工程。
3、在日最低气温低于5℃时，应采取保温措施。
六、包装与存储
GL-UEA混凝土膨胀剂为粉剂，采用袋装，每袋50kg。存放于干燥处，注意防潮。若结块，经检测合格后方可使用。按规定条件存放的有效期为六个月，超期后经试验合格后可继续使用。
七、产品应用
