-
高新技术企业
-
ISO9001质量管理体系认证
-
中国建筑材料联合会混凝土外加剂分会会员单位
-
硅酸盐学会理事单位
产品概述
GL-E3、E4高性能无收缩灌浆料是为满足大型高精度设备仪器安装及大面积地面自动找平和工程加固而研发的一种新产品，具有可灌注的流动性、不离析、不泌水、早强、高强、无收缩、微膨胀等性能。该产品由高强胶结组分、超塑化组分、膨胀组分和高强骨料组成，该产品各项技术性能指标均达到国内同类产品的先进水平。
GL-E3为C60高强型高性能灌浆料可用于早期强度要求较高的工程中；GL-E4为C40普通型高性能灌浆料用于一般工程中。另外，本公司可根据实际工程情况进行产品调配，以满足工程要求。
产品特点
1、塑性和硬化后双重膨胀功能：牢固粘接，使载荷能有效地传递。
2、早强功能：早期强度较高，其中高强型1天抗压强度大于20MPa。
3、高流动性能：流动性好，且不离析、不泌水，不需振捣实现自流平。
4、高强：高强型GL-E3 28天抗压强度大于60MPa，普通型GL-E4 28强度大于40Mpa。
5、粘结力大：与钢筋握裹力大，与新老混凝土粘结牢固。
6、高耐久性：抗渗、抗碳化、抗腐蚀性好，耐油、耐老化，对钢筋无锈蚀。
7、不含氯化物：对设备、钢筋无锈蚀作用。
8、绿色环保：无毒、无害、不老化、对水质及周围环境无污染。
9、施工方便：直接加水搅拌均匀即可、施工效率高、质量可靠、成本低廉、缩短工期。用于地面找平，可大大提高施工效率。
技术性能
参照标准：JC/986-2018、GB/T 50448-2015
1、凝结时间：高强型GL-E3初凝大于2小时，终凝小于10小时；
普通型GL-E4初凝大于2小时，终凝小于12小时。
2、竖向膨胀率：1d大于0.02%；14d大于0.05%；28d不大于0.1%。
3、产品其他的主要技术指标：
|
检测项目 |
性能指标 |
检测结果（标准养护） |
|||||
|
GL-E3高强型（III） |
GL-E4普通型（I） |
||||||
|
初始 |
≥290（III） |
300 |
300 |
|
|||
|
30min |
≥260（III） |
280 |
280 |
|
|||
|
1d |
≥15（I）≥20（III） |
30 |
25 |
|
|||
|
3d |
≥30（I）≥40（III） |
45 |
35 |
|
|||
|
28d |
≥50（I）≥60（III） |
70 |
55 |
|
|||
|
24 h与3h差值 |
0.02～0.5 |
0.1 |
0.1 |
|
|||
|
氯离子含量/% |
≤0.1 |
0.04 |
0.04 |
||||
|
泌水率/% |
0 |
0 |
0 |
||||
使用方法
参照GB/T 50448-2015，若对产品有特殊要求，请与厂家及时沟通。
1、本产品按照物料的10～15%直接加水拌合灌浆材料浆体进行灌注。搅拌时采用搅拌机或电钻搅拌。
2、灌注前需把填充空间清理干净，填充空间表面混凝土宜预湿6h。
3、灌注孔或小空间时，可用人工插捣，灌注机器底座或杯口时，可用小震捣棒振捣，排除气泡，灌注密实，待稍干后压平抹光。
注意事项
1、灌注完后近终凝时要浇水养护或用湿草袋覆盖养护，养护5～7天。
2、适应于环境温度大于5℃施工。若在较低气温条件下施工应加温水搅拌，水温度在30～40℃，保证灌浆料出机温度大于10℃，浇筑温度大于5℃，浇筑后立即覆盖养护，冬季施工时应按照GB50119-2013中有关的规定进行养护。
3、本产品的技术指标是标准养护条件。若环境温度变低时，适当延长养护时间。
应用范围
1、大型设备和精密设备地脚螺栓与机座二次灌注。
2、钢结构与混凝土固接的二次灌注。
3、后张法预应力钢筋混凝土孔道灌浆。
4、地面自动找平。
5、地铁、隧道、地下工程施工缝嵌固、梁、柱二次加固等。
包装及存放
本产品为袋装，每袋50kg。在贮存和使用中应注意防潮，存放时距离地面20cm，本产品储存于通风、干燥、阴凉处，温度不得超过35度，未开封保质期为3个月，过期或受潮后须检验合格后方可使用。

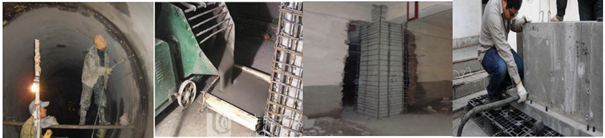

产品主要图片及应用：
一、大型设备和精密设备地脚螺栓与基座二次灌注
二、钢结构与混凝土固结二次灌注
三、孔道灌浆；地面自动找平等
